Вопросы по наружной системе утепления
Как устанавливать защитный козырек в случае примыкания системы утепления к плоской кровле?
В Германии паропроницаемость определяется через так называемый μ-фактор. Как определяется μ-фактор? Рассматривается ли при этом формула О. Кришера μ=δВ/δМ? Как сравнить с точки зрения паропроницаемости теплоизоляционный материал, произведенный в Германии при применении его на территории России?
Как устанавливать противопожарные рассечки внутри лоджий?
На каких зданиях можно применять системы "мокрого" типа с негорючим утеплителем?
В проспекте на немецкий материал приведена характеристика sd, а не μ. Как эта характеристика согласуется со СНиП II-3-79* "Строительная теплотехника"?
На семинаре в Екатеринбурге вы говорили о том, что при определенных условиях возможна экономия по минеральной плите для противопожарных рассечек. Поясните, пожалуйста, более подробно.
Для двухэтажного частного дома применение противопожарных рассечек обязательно или нет?
Из минплиты каких марок и какой плотности должны выполняться противопожарные рассечки?
Допустимо ли применять в системе Текс-Колор В1 плиты ПЕНОПЛЭКС в качестве утеплителя?
В Вашем техническом свидетельстве на систему утепления, которое размещено на сайте, отсутствует ссылка на утеплители, которые имеют техническое свидетельство. Почему?
В системе В1 внутренний угол считать образованным наружными поверхностями ограждающей конструкции или наружными плоскостями системы теплоизоляции?
Почему некоторые фирмы, в том числе и Ваша, которые поставляют системы наружного утепления, предлагают отдельные материалы, имеющие техническое свидетельство, но не прописанные в общем техническом свидельстве на систему утепления?
Что такое пассивный дом?
Возможно ли применение Вашей технологии для утепления и отделки двухэтажного деревянного дома из бруса 150х150 мм?
Какой расход утеплителя на 1 м2?
Возможно ли выполнить теплоизоляцию фасада здания, при условии, что перепады по плоскости фасада достигают 70 мм?
При устройстве системы наружной теплоизоляции фасада жилого здания Текс-Колор В1 в г. Омске проектом для противопожарных рассечек предусмотрен утеплитель Facade Batts толщиной 150 мм. Возможна ли замена на IZOVER (Fasoterm PF)?
Подскажите, как рассчитать расход клеевого состава ("OK" 1000 WDVS-Spezialkleber) на м2 поверхности (кирпичная кладка из лицевого кирпича - ровная), а также расход армирующего состава ("OK" 1000 WDVS-Spezialkleber) и финишного покрытия? У вас заявленный расход ОК 1000 - 4,5 кг/м2? Это, при каком способе нанесения клея на утеплитель? И при какой толщине слоя клея?
В системах утепления мокрого типа с пенополистирольным утеплителем требуются межэтажные противопожарные рассечки и обрамления оконных проемов из минплиты. Какой официальный документ (кроме техсвидельства) вводит это требование, а также их геометрические размеры?
Для выполнения теплотехнического расчета наружных стен, прошу представить коэффициент теплотехнической однородности r на разных участках фасадов здания (на углах, на стыках с витражной системой, на участках ж/б колонн, перекрытий и т.п.).
Вопрос: Как устанавливать защитный козырек в случае примыкания системы утепления к плоской кровле?
Ответ:

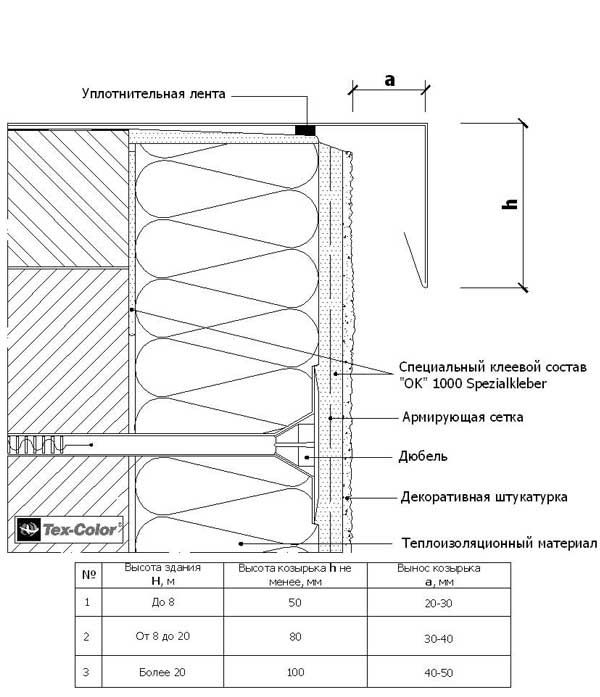

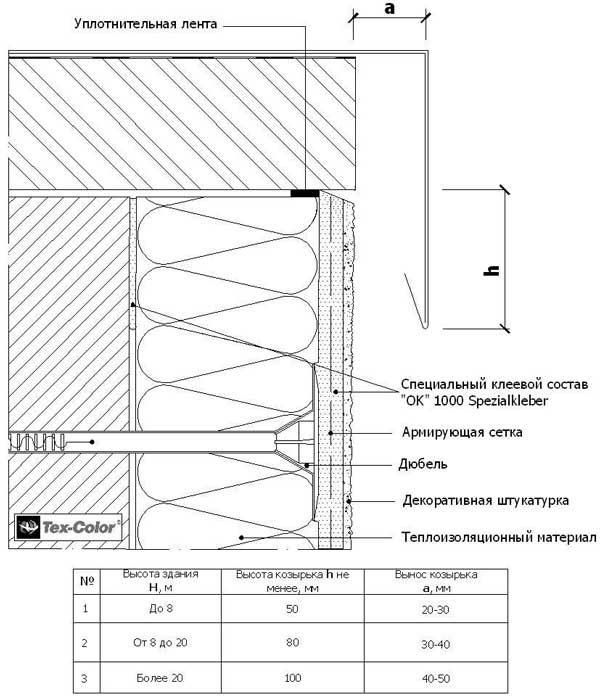

Наши рекомендации, для наиболее характерных случаев, приведены на черт. 1 и 2.
Частные варианты готовы рассмотреть в отдельной переписке.
Черт. 1
Черт. 2
Вопрос: В Германии паропроницаемость определяется через так называемый μ-фактор. Как определяется μ-фактор? Рассматривается ли при этом формула О. Кришера μ=δВ/δМ? Как сравнить с точки зрения паропроницаемости теплоизоляционный материал, произведенный в Германии при применении его на территории России?
Ответ:
Этот вопрос очень часто звучит в той или иной форме. Выскажем нашу позицию.
Понятие коэффициента паропроницаемости (Wasserdampf-Diffusionswiderstandszahl) вводится DIN 52615 в п. 3.6. Там же есть ссылка на книгу: O. Krischer. Die wissenschaftlichen Grundlagen der Trocknungstechnik, 2 Auflage, Springer-Verlag, Berlin/ Gottingen/ Heidelberg, 1963 [1]. Действительно, в этой книге приведена формула для коэффициента паропроницаемости или μ-фактора, которая указана в вопросе.
В дальнейшем, для удобства, будем называть его μDIN. Очевидно, что μDIN есть величина безразмерная, т.к. характеризует во сколько раз, при определенной температуре, паропроницаемость δВ воздуха больше паропроницаемости δМ конкретного материала.
Для наглядности приведем примеры для некоторых теплоизоляционных материалов из книги: Erich Schild. Bauphysik. Planung und Anvendung. Fiedr. Vieweg&Sohn [2]. Braunschweig/Wiesbaden. Так, например, плиты из минерального волокна при плотности 80..140 кг/м3 имеют μDIN= ~ 1,2. Паропроницаемость обычного пенополистирола, как и экструдированного, зависит от плотности:
| Пенополистирол | Плотность, кг/м3 | μDIN |
| обычный | 15
20
30
40 | 20
40
60
80 |
| экструдированный | 40
50
60 | 200
250
300 |
Коэффициент μDIN очень хорош в виде качественной оценки. Из представленных выше данных видно, как пенополистирол значительно, на порядок, более паронепроницаем, чем минеральное волокно.
Вернемся к DIN 52615. В п. 3.3 введена величина 1/Δ (Wasserdampf-Diffusionsdurchlabwiderstand), имеющая размерность [(м² * h * Pa)/kg]. Очевидно, это не что иное, как сопротивление паропроницанию, определяемое по формуле из [2]
1/Δ = μDIN * d * 1/δВ (1),
где d - толщина слоя материала, м.
Обратимся теперь к СНиП II-3-79* "Строительная теплотехника" [3]. В п. 6.3 введены две величины:
μ - расчетный коэффициент паропроницаемости материала слоя ограждающей конструкции, мг/(м * ч * Па), принимаемый по прил. 3* (позволим себе некоторую вольность и в дальнейшем назовем его μСНиП);
RП = δ / μСНиП (2) - сопротивление паропроницанию, (м² * ч * Па)/ мг, однослойной или отдельного слоя многослойной ограждающей конструкции, где δ есть толщина слоя, м.
Формулы (1) и (2) имеют одинаковый физический смысл и одну размерность, поэтому приравняем их и найдем соотношение между μСНиП и μDIN
μСНиП = δВ / μDIN (3).
И так, чтобы перейти от DIN 52615 к СНиП II-3-79, нужно определить паропроницаемость воздуха. Если требуется точное значение δВ, то его можно найти по формуле (7b) для δL из главы 7 Auswertung (Вычисления) того же DIN 52615.
Для практических расчетов можно воспользоваться утверждением из [2], что величина δL в незначительной степени зависит от температуры и может с достаточной точностью рассматриваться как константа
δL (δВ) = 1/1,6 * 10-6 [кг / (м * ч * Па)] = 0,625 [мг / (м * ч * Па)]
Вопрос: Как устанавливать противопожарные рассечки внутри лоджий?
Ответ:

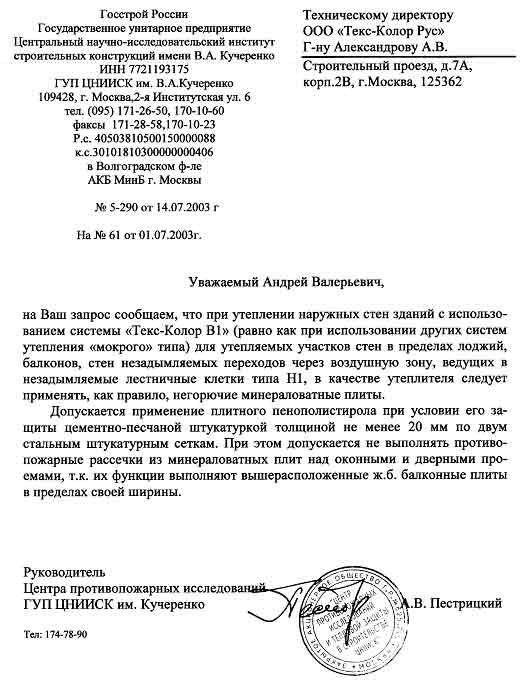

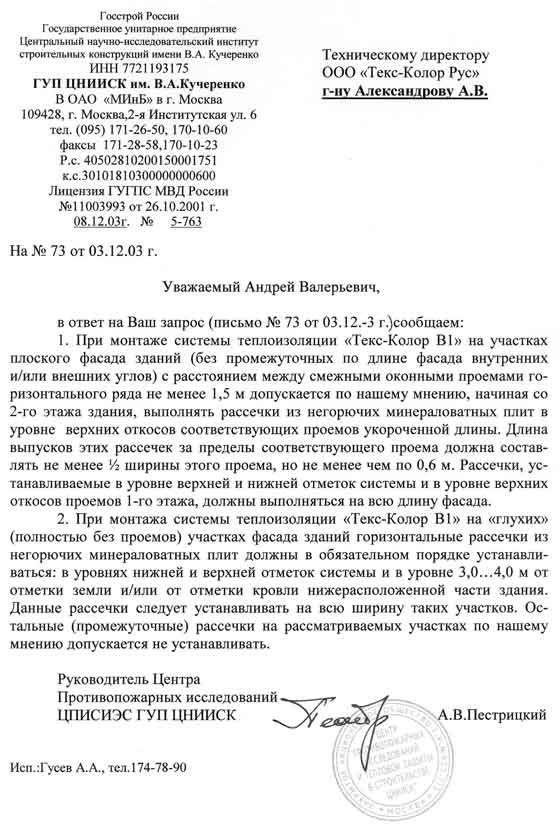

Существуют четкие рекомендации, которые приведены в ответе на наш запрос в Центр противопожарных исследований ГУП ЦНИИСК им. Кучеренко.
Вопрос: На каких зданиях можно применять системы "мокрого" типа с негорючим утеплителем?
Ответ:
Система "Текс-Колор А2" предусматривает использование:
негорючих минераловатных плит (из базальта, но не из стекловолокна);
минерального клеевого состава (приклеивание и армирование);
декоративных минеральных штукатурных составов различных зернистости и фактуры.

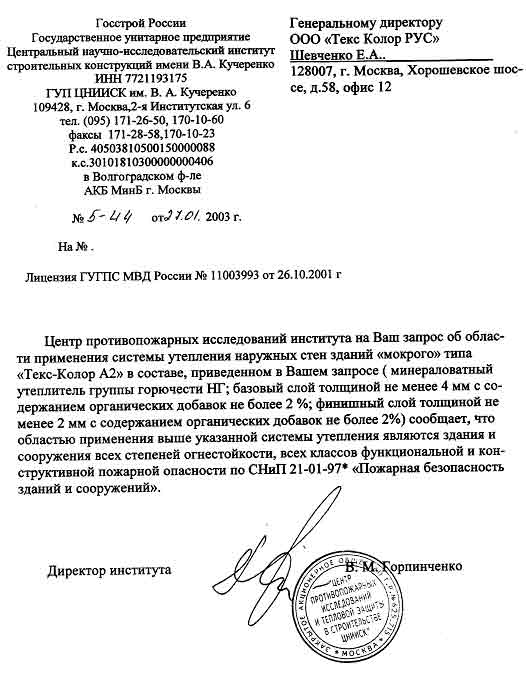

Область применения отражена в ответе на наш запрос в Центр противопожарных исследований ГУП ЦНИИСК им. Кучеренко.
Вопрос: В проспекте на немецкий материал приведена характеристика sd, а не μ. Как эта характеристика согласуется со СНиП II-3-79* "Строительная теплотехника"?
Ответ:
Величина sd называется Wasserdampfdiffusionsaqulvalente Luftschichtdicke и ее понятие введено в п. 3.7 DIN 52615. В русской технической литературе она обычно носит название "диффузионно-эквивалентная толщина слоя воздуха" или "воздушный эквивалентный промежуток". sd характеризует толщину слоя воздуха [м], которая обладает равной паронепроницаемостью со слоем материала толщиной d [м] и коэффициентом паропроницаемости m, т.е. sd = d * μ [м].
Если известна величина sd, то
μСНиП = δВ * d / sd ,
где δВ - паропроницаемость воздуха при определенной температуре.
Сделаем два важных, с нашей точки зрения, замечания. Во-первых, очевидно, что sd, в отличие от μ, характеризует не материал, а строительную конструкцию. Во-вторых, в Технических свидетельствах некоторых фирм, поставляющих на российский рынок, например, импортные сухие смеси или утеплители (отметим, что это материалы), указывается сопротивление паропроницанию R, а не μ. Ссылка же на толщину d материала, при которой было измерено сопротивление паропроницанию, отсутствует. Такая характеристика бесполезна для проектировщиков, так как характеризует только конкретную однослойную или отдельный слой многослойной конструкции! Не зная толщины d, невозможно найти расчетное значение коэффициента паропроницаемости материала.
В заключение, отметим, что для того чтобы понять смысл физической величины, надо понимать ее размерность. В СНиП II-3-79* в Приложение 3* каждый материал характеризуется коэффициентом паропроницаемости μ [мг/(м * ч * Па)]. Это то количество водяного пара в мг при определенной температуре, которое проходит через 1 м материала за 1 час при разности давлений в 1 Па. Именно эта характеристика и нужна для проектировщиков, которые должны оценивать диффузию водяного пара в конструкции при применении различных материалов.
В этом же нормативном документе введено понятие сопротивления паропроницанию R, [(м² * ч * Па)/мг], однослойной или отдельного слоя многослойной ограждающей конструкции. Количественное выражение для R характеризует конкретную ограждающую конструкцию, а именно, сопротивление 1 м² конструкции диффузии водяного пара за 1 час при разности давлений с обеих сторон в 1 Па.
Вопрос: На семинаре в Екатеринбурге вы говорили о том, что при определенных условиях возможна экономия по минеральной плите для противопожарных рассечек. Поясните, пожалуйста, более подробно.
Ответ:

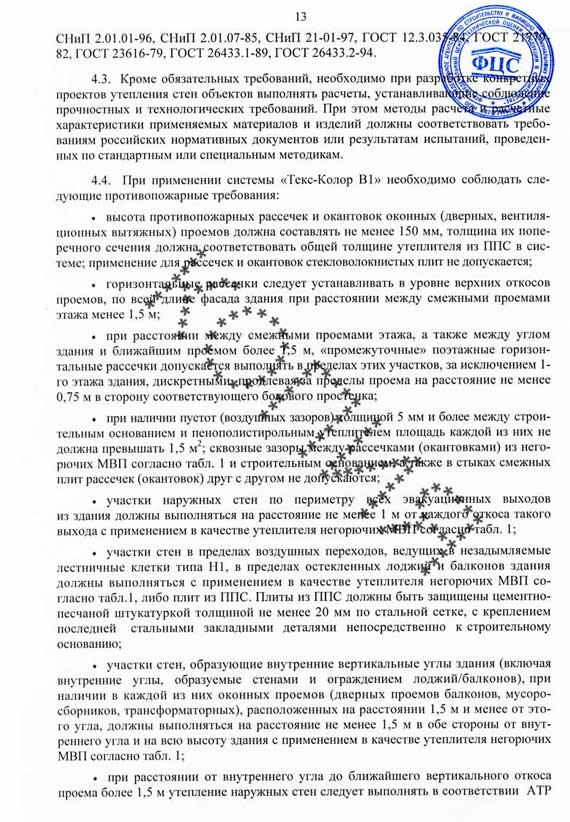

Да, при определенной архитектуре здания, это возможно. Фирма Tex-Color два раза проводила полномаштабные натурные огневые испытания системы Текс-Колор В1, в которой в качестве утеплителя применяется пенополистирол. В первых испытаниях толщина пенополистирола была была 120 мм, а ширина рассечек составляла 200 мм. Во вторых испытаниях, соответственно, 250 мм и 150 мм.
В результате анализа результатов обоих испытаний нами было получено письмо, которое позволяет в определенных случаях изменить общепринятые вид и схему расположения противопожарных рассечек. Указанное письмо представлено ниже.

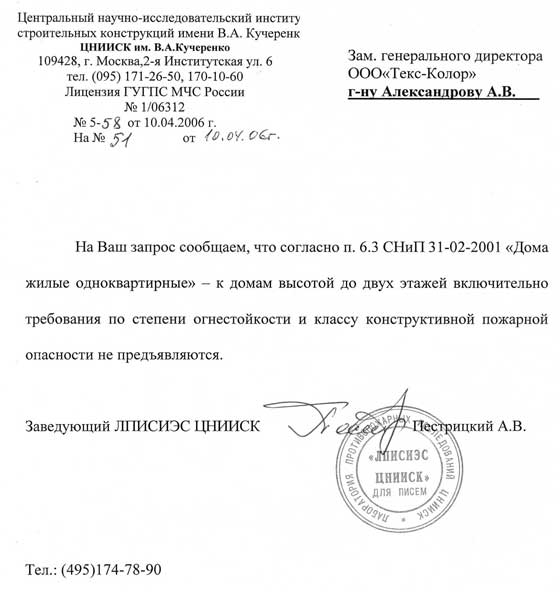

Вопрос: Для двухэтажного частного дома применение противопожарных рассечек обязательно или нет?
Ответ:
Вопрос: Из минплиты каких марок и какой плотности должны выполняться противопожарные рассечки?
Ответ:
В системах наружного утепления с тонкими внешними штукатурными слоями при применении в качестве утеплителя фасадного безусадочного и самозатухающего пенополистирола марки ПСБ-С 25 противопожарные рассечки должны выполняться из негорючих (по ГОСТ 30244-94) минераловатных плит с волокнами из каменных пород и температурой плавления волокон не менее 1000 oС имеющих Техническое свидетельство ФГУ ФЦС РОССТРОЯ РФ на применение.
В настоящее время наиболее часто применяются следующие марки: Rockwool (Facade Slab, Facade Batts); PAROC (FAS4, FAS5); IZOMAT (Nobasil TF); IZOVER (Fasoterm PF); ЗАО "Завод Минплита" (Плита-Фасад).
Плотность плит лежит в интервале 130…170 кг/м3.
Нельзя для рассечек использовать плиты из стекловаты, так как при пожаре внутри помещения в районе верхнего откоса оконного проема температура факела пламени может достигать 700-900 oC и рассечка из стекловаты просто расплавится.
Негорючие плиты из каменных пород, но меньшей плотности применять также нельзя. Это связано с тем, что они имеют недостаточную прочность на сжатие и прочность на разрыв волокон для последующего нанесения на них штукатурных слоев.
Вопрос: Допустимо ли применять в системе Текс-Колор В1 плиты ПЕНОПЛЭКС в качестве утеплителя?
Ответ:
Ответ на этот вопрос не так однозначен, как это кажется на первый взгляд. Вопрос о возможности применения экструзионного пенополистирола, в том числе и "Пеноплэкса", в системе наружного утепления Текс-Колор В1 рассмотрим в виде анализа некоторых свойств такого материала.
1. С одной стороны, в Приложение Е СП 23-101-2000 "Проектирование тепловой защиты зданий" для экструзионного пенополистирола "Пеноплэкс" (ТУ 5767-002-46261013) типа 35 (плотность 35 кг/м3) приведен коэффициент теплопроводности λБ = 0,030 Вт/(м2 * 0С) в условиях эксплуатации Б (например, для Москвы). С другой стороны, фасадный пенополистирол марки ПСБ-С 25Ф производства ЗАО "Мосстрой 31" плотностью 18 кг/м3, который применялся в системе "Текс-Колор В1" в качестве утеплителя при натурных огневых испытаниях, согласно протоколу №358 НИИ Строительной физики имеет λБ = 0,040 Вт/(м2 * 0С). Такую же примерно теплопроводность и плотность имеют и другие фасадные пенополистиролы других производителей, которые применялись в аналогичных испытаниях других систем утепления с тонкими наружными штукатурными слоями.
Простой расчет показывает, что при толщине утеплителя 100 мм из "Пеноплекса"
0,040/0,30*100=133 мм
толщина утеплителя из ПСБ-С 25Ф для обеспечения той же теплозащиты должна составлять min 133 мм, т.е. экструзионный пенополистирол является существенно более эффективным утеплителем, чем обычный фасадный.
2. В настоящее время, насколько нам известно, еще ни один экструзионный пенополистирол не применялся в качестве утеплителя при натурных огневых испытаниях по ГОСТ 31251-2003 "Конструкции строительные. Методы определения пожарной опасности. Стены наружные с внешней стороны". На результаты испытаний, очевидно, окажет влияние то, что плотность экструзионного пенополистирола выше, чем обычного фасадного, а значит и тепловыделения с единицы площади, при прочих равных условиях, также будут выше. Поэтому сегодня нельзя до проведения необходимых испытаний и получения соответствующих разрешительных документов признать легитимным использование экструзионного пенополистирола в системах утепления с тонкими наружными штукатурными слоями, к которым предъявляются определенные требования по пожарной безопасности.
3. Однако необходимо отметить, что если обратиться к п. 6.3 СНиП 31-02-2001 "Дома жилые одноквартирные", то можно увидеть, что к домам высотой до двух этажей включительно требования по степени огнестойкости и классу конструктивной пожарной опасности не предъявляются. Это фактически означает, что любой застройщик на домах такого типа может без ограничений применять экструзионный пенополистирол в качестве утеплителя и даже без противопожарных рассечек.
4. Одним из основных условий правильного подбора материалов и долговечной работы системы утепления с тонкими внешними штукатурными слоями является превышение прочности клеевого соединения между общим внешним штукатурным слоем и утеплителем над прочностью самого утеплителя. Об этом часто, к сожалению, забывают, когда на практике применяют экструдированный пенополистирол.
По одному из методов степень адгезии может быть оценена по площади вырыва штукатурного слоя из пенополистирола (площадь в % оставшегося на затвердевшей смеси пенополистирола). Она должна составлять не менее 90% и не менее 50% от этой величины через 28 дней после принудительного увлажнения склеенного образца.
Наружная поверхность плиты из экструдированного пенополистирола имеет на ощупь характерную "жирную" и прочную пленку, которая очень сильно снижает адгезию к минеральным клеевым составам, применяемым, как правило, для базового слоя. Такая поверхность обязательно должна быть "загрублена", например, с помощью крупнозернистой наждачной бумаги с целью удаления пленки и повышения адгезии.
Резюмируя вышесказанное, отметим, что применение экструзионного пенополистирола в качестве утеплителя возможно, но всегда и не везде и требует учета многих факторов.
Вопрос: В Вашем техническом свидетельстве на систему утепления, которое размещено на сайте, отсутствует ссылка на утеплители, которые имеют техническое свидетельство. Почему?
Ответ:

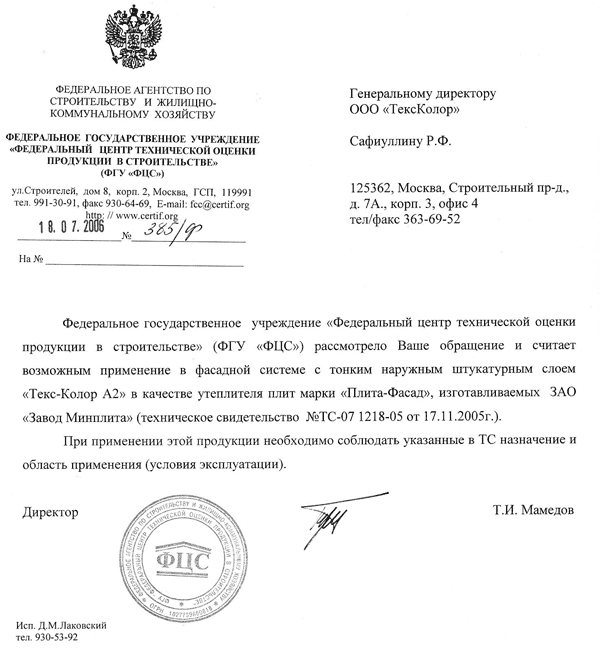

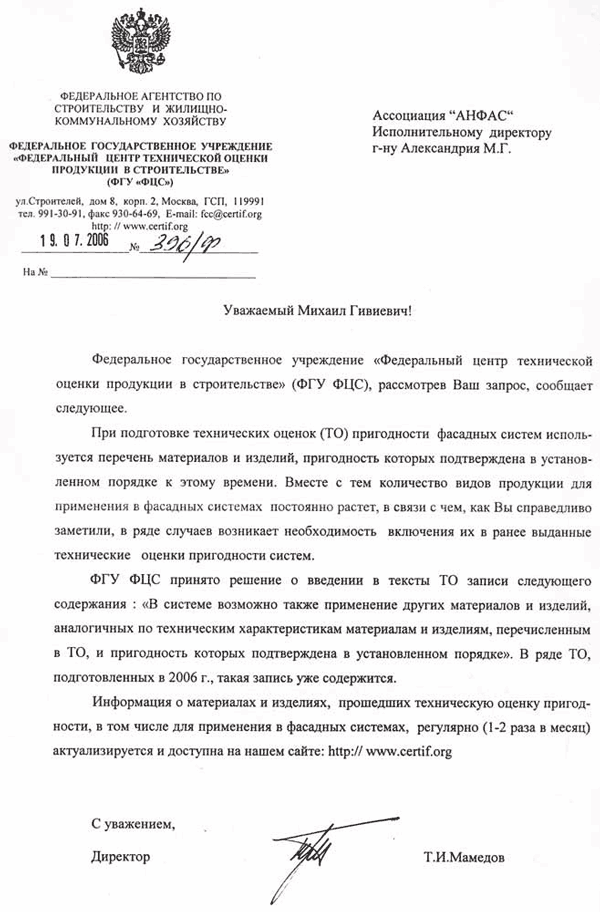

В этом нет ничего удивительного, так как Технические свидетельства могли быть выпущены в разное время.
Легитимность того или иного материала, имеющего действующее Техническое свидетельство, легко подтвердить, обратившись напрямую в ФГУ ФЦС Росстроя РФ. В качестве примера приводим официальный ответ ФГУ ФЦС.
Однако понятно, что материалы разных производителей имеют и разное соотношение цена/качество. Если для Вас это имеет первостепенное значение, то рекомендуем провести необходимый маркетинг.

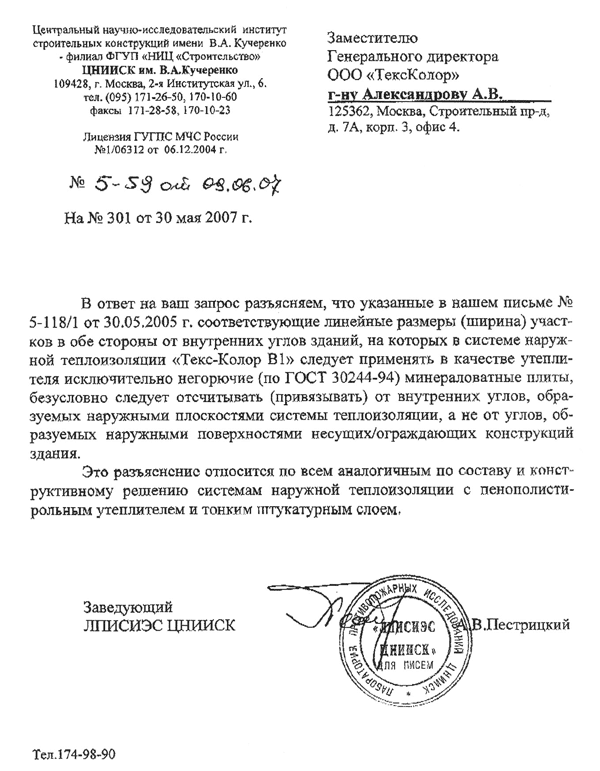

Вопрос: В системе В1 внутренний угол считать образованным наружными поверхностями ограждающей конструкции или наружными плоскостями системы теплоизоляции?
Ответ:
Вопрос: Почему некоторые фирмы, в том числе и Ваша, которые поставляют системы наружного утепления, предлагают отдельные материалы, имеющие техническое свидетельство, но не прописанные в общем техническом свидельстве на систему утепления?
Ответ: Чтобы закрыть этот вопрос, на который мы уже пытались ответить ранее, приведем официальный ответ ФГУ "ФЦС" Росстроя России.
Вопрос: Что такое пассивный дом?
Ответ:С 1996 г. в Германии развивает и проводит в жизнь программу по проектированию и строительству «пассивных» зданий так называемый Passivhaus Institut – независимый научно-исследовательский институт, задача которого состоит в исследовании и разработке высокоэффективных энергосберегающих технологий при строительстве зданий.
Рассмотрим два немецких строительных термина:
Der Niedrigenergiehausе – энергосберегающий дом (дом с низким потреблением энергии);
Das Passivhause - пассивный дом (дом без активной отопительной системы).
Отсюда, в принципе, уже понятно, что пассивный дом это продукт дальнейшего развития строительных технологий по минимизации энергозатрат на создание комфортных условий проживания.
Основная концепция пассивного дома – оптимизировать извлечение тепла из внешних источников и максимально снизить потери тепла.
Основные характеристики пассивного дома состоят в следующем.
1. По сравнению с энергосберегающим домом дальнейшее увеличение теплозащиты:
стены - коэффициент теплопроводности 0,10…0,15 Вт/(м2.0С), соответственно, термическое сопротивление – 6,7…10 (м2.0С)/Вт;
окна – коэффициент теплопроводности не более 0,8 Вт/(м2.0С), соответственно, термическое сопротивление не менее 1,25 (м2.0С)/Вт.
2. Высокая герметичность дома.
3. Система вентиляции с высоко эффективной рекуперацией тепла;
4. Максимальное использование пассивных источников энергии (солнце, ветер и т.п.).
Отметим, что входящий в систему вентиляции с рекуперацией тепла теплообменный блок сокращает до минимума теплопотери в зимний период, передавая тепло вытяжного воздуха холодному приточному потоку воздуха, при этом эффективность теплообмена может достигать 80%.
Специальный материал теплообменника оставляет в помещении не только тепло, но и до 60% влаги, что позволяет сохранять баланс влажности в помещении. В летний период такая система вентиляции примерно на 20% снижает тепловую нагрузку на систему кондиционирования по сравнению с другими вентиляционными установками.
Для получения более подробной информации рекомендуем нашим читателям зайти на следующие сайты www.passiv.de и www.ig-passivhaus.de.
На сайте www.passiv.de в разделе «Publikationen/Kurzberichte und Fachliteratur zum Thema Passivhaus» рекомендуем ознакомиться со статьей «Was ist ein Passivhaus?».
В заключении заметим, что наша фирма уже поставляла материалы для пилотного проекта такого пассивного дома в Москве (р-н Куркино).
Наружные стены двухэтажного танхауса с тройными стеклопакетами и рекуперативной системой вентиляции были утеплены 300 мм эффективного утеплителя.
Утеплитель был применен комбинированный (250 мм ПСБ-С 25+50 мм МВП), так как в системе Текс-Колор В1 согласно огневым испытаниям допустимо применять ПСБ-С 25 толщиной не более 250 мм. Также применялись противопожарные рассечки по стандартной схеме. Указанная конструкция с точки зрения пожарной безопасности была согласована с ЛПИСИЭС ЦНИИСК им. В.А. Кучеренко.
Также нами для этого здания была проведена научно-исследовательская работа «Расчет влажностного режима стены с навесным штукатурным слоем производства фирмы «ТексКолор» в НИИ Строительной физики, с которой Вы можете ознакомиться в разделе «КОНСУЛЬТАЦИИ / Информация, методики, расчеты».
Вопрос: Возможно ли применение Вашей технологии для утепления и отделки двухэтажного деревянного дома из бруса 150х150 мм?
Ответ: Да, но при категорическом выполнении следующих условий:
- эффективный утеплитель только минераловатная плита;
- наружная декоративно-защитная штукатурка только минеральная или силикатная в тонкослойном исполнении;
- толщина утеплителя не менее необходимой толщины, при которой для Вашего климатического района при температуре самой холодной пятидневки с обеспеченностью 0,92 исключено появление конденсата в несущей стене, т.е в брусе.
За остальными рекомендациями просим обращаться непосредственно в отдел теплоизоляции ООО "ТексКолор".
Вопрос: Какой расход утеплителя на 1 м2?
Ответ: Как нам известно, каких-то жестких требований по расходу утеплителя на 1 м2 не существует. Предполагается, что работы по установке плит утеплителя в идеале должны быть безотходными (заделка технологических щелей только тем же самым утеплителем, все куски плит после резки максимально использовать для дальнейшего утепления и т.д.).
Но также понятно, что, как минимум, на проемах, фасонных поверхностях и т.п., всегда очень трудно добиться безотходной технологии.
Если, например, используется пенополистирол не соответствующей небходимой геометрии по плите, то всегда есть накопление систематической погрешности по мере установки плит горизонтальными рядами.
Общепринятая практика рекомендовать на монтаж закладывать расход утеплителя min на 5-6% больше фактической площади под утепление для зданий стандартной конфигурации (например, классическая пятиэтажка).
В случае здания с большим количеством проемов и фасонных поверхностей до 10-12%.
Вопрос: Возможно ли выполнить теплоизоляцию фасада здания, при условии, что перепады по плоскости фасада достигают 70 мм?
Ответ: Несомненно. Перепад наружной поверхности несущей стены до 2 см/м рекомендуется выравнивать за счет клеевого состава используя для
приклеивания метод «валик-точка» (см. лист 1.2 АТР А2 и лист 1.2 АТР В1).
Перепад более 2 см/м рекомендуется выравнивать с помощью подкладок из пенополистирола или минваты (см. листы 1.3, 1.3.1 АТР А2 и листы 1.3, 1.3.1 АТР В1).
Особое внимание просим обращать на выполнение требований, приведенных на этих листах в примечаниях.
Отметим, что мы категорически против использования подкладок в виде пятаков только под места крепления дюбелей.
Во-первых, нарушается герметичность системы утепления и в случае проникновения холодного воздуха (причина - тривиальный брак при монтаже) под плиты утеплителя и, как следствие, промерзание больших площадей несущей стены.
Во-вторых, при использовании системы наружного утепления с плитами из пенополистирола, такой монтаж нарушает одно из основных противопожарных требований.
При наличии пустот (воздушных зазоров) толщиной 5 мм и более между строительным основанием и пенополистирольным утеплителем площадь каждой из них не должна превышать 1,5 м2; сквозные зазоры между рассечками (окантовками)из негорючих МВП согласно табл. 1 и строительным основанием, а также в стыках смежных плит рассечек (окантовок) друг с другом не допускаются (см. п. 4.4 листа 13 Технического свидетельства №ТС-07-1568-06 на фасадные системы с тонким наружным штукатурным слоем "Текс-Колор А2" и "Текс-Колор В1").
Вопрос:При устройстве системы наружной теплоизоляции фасада жилого здания Текс-Колор В1 в г. Омске проектом для противопожарных рассечек предусмотрен утеплитель Facade Batts толщиной 150 мм. Возможна ли замена на IZOVER (Fasoterm PF)?
Ответ: При замене одного материала на другой необходимо руководствоваться техническим свидетельством на выбранную систему наружного утепления. На нашем сайте в разделе "Консультации/Технические свидетельства" Вы можете найти полный текст технического свидетельства на системы Текс-Колор А2 и В1. На стр. 3 в п. 3.1 табл. 1 указано, что в системе А2 допустимо применять плиты Fasoterm PF. Это автоматически допускает применение этих плит в качестве противопожарных рассечек в системе В1. Из Вашего вопроса также следует, что Вы предполагаете использовать систему с пенополистиролом в качестве утеплителя, поэтому настоятельно рекомендуем внимательно изучить п. 4.4 настоящего технического свидетельства. В разделе "Теплоизоляция/Альбом технических решений "Система наружной теплоизоляции фасадов зданий Текс-Колор В1", шифр АТР В1 ТК 2006." на соответсвующих листах графически в виде типовых технических решений представлены все положения п.4.4.
Вопрос: Подскажите, как рассчитать расход клеевого состава ("OK" 1000 WDVS-Spezialkleber) на м2 поверхности (кирпичная кладка из лицевого кирпича - ровная), а также расход армирующего состава ("OK" 1000 WDVS-Spezialkleber) и финишного покрытия? У вас заявленный расход ОК 1000 - 4,5 кг/м2? Это, при каком способе нанесения клея на утеплитель? И при какой толщине слоя клея?
Ответ: Прежде чем ответить на все эти вопросы, сначала надо определиться в том, какую характеристику клея можно использовать в качестве отправной точки для определения расхода.
Ответ дадим развернутый и подробный, на конкретном примере, так как это один из наиболее частых вопросов, который задают наши клиенты.
В протоколах НИИМосстроя на клей "OK" 1000 WDVS-Spezialkleber приведены следующие данные:
- плотность растворной смеси, не более 1650 кг/м3;
- плотность затвердевшего раствора, не более 1450 кг/м3.
В протоколе НИИ Строительной физики для клея плотность в сухом состоянии составляет 1250 кг/м3. И какой характеристикой пользоваться?
Пойдем методом исключения.
Плотность растворной смеси определяется по ГОСТ 5802-86 путем взвешивания металлического мерного цилиндра емкостью 1000+2 мл, который заполнен затворенным водой клеем.
Очевидно, что эта характеристика не подходит, так как в растворной смеси есть затворенная вода, одна часть которой идет на гидратацию цемента, а другая часть, впоследствии она испарится, обеспечивает необходимую растекаемость и удобонаносимость смеси.
Образцы для НИИСФ готовятся следующим образом. На пластины гипсокартона размером 80х80х10 мм наносится затворенный клей толщиной 3 мм (5 образцов) и толщиной 5 мм (5 образцов), также изготовляются 5 контрольных образцов без клея. Далее с помощью сушильной камеры добиваются равновесной влажности в образцах. После этого путем взвешивания и несложных расчетов можно определить плотность клея.
Несомненно, что на образцах клей нанесен наиболее естественным образом, соответствующим реальным условиям эксплуатации. Однако, есть человеческий фактор, например, не выдерживание точной толщины клея.
Поэтому для оценки реальной плотности, все-таки наиболее обоснованным, является использование такой характеристики, как плотность затвердевшего раствора. Для испытаний в стальных эталонных формах готовятся образцы-кубы 70,7х70.7х70,7 мм, которые затем высушиваются в камере нормального твердения течение 28 суток.
Плотность имеем выше, чем в протоколах НИИСФ. Это можно объяснить тем, что смесь в металлических формах при изготовлении контрольных образцов подвергается вибрированию и уплотнению, что, в принципе, можно рассматривать как дополнительный коэффициент запаса по расходу.
Таким образом, с нашей точки, зрения при определении расхода клея рекомендуем ориентироваться на плотность затвердевшего раствора.
Обратимся к размерности 1450 кг/м3=1,45 г/см3=1,45 кг/дм3. Напомним, что 1 дм3=1000х1000х1 мм3. Таким образом, логично предположить, что на 1 м2 при толщине слоя 1 мм расход "OK" 1000 WDVS-Spezialkleber должен составлять примерно 1,45 кг.
Теперь перейдем к вопросу нанесения клея на утеплитель. Сначала поговорим о приклеивании, а затем о базовом слое. Напомним, что "OK" 1000 WDVS-Spezialkleber универсальный состав, который один и тот же в обоих случаях применения.
При ровном строительном основании, что практически не встречается на практике, при приклеивании клей наносится с помощью зубчатого шпателя с глубиной зуба 8 или 10 мм. Для удобства при нанесении клея шпателю обычно дают небольшой наклон и высота зуба клея на плите утеплителя обычно составляет 5-7 мм. Тогда расход клея равен 7х0,5х1,45 ~= 5 кг/м2.
Если основание неровное, то обычно при приклеивании используется метод "валик-точка", когда клей наносится валиком по периметру плиты и 3-6 куличами в центре. Площадь приклеивания должна составлять не менее 40% от площади плиты.
Отметим, что применять метод "валик-точка" рекомендуется только при неровностях (перепад "бугор/впадина) не более 20 мм/м, так как при больших отклонениях расход клея становиться чрезмерным, что невыгодно экономически. В этом случае необходимо проводить выравнивание основания с помощью дополнительного оштукатуривания или применять подкладки под плиту (см. альбомы типовых решений).
Если предположить (худший случай), что на длине 1 м перепад составляет от 0 до 20 мм, расход клея составит 20х0,5х0,4х1,45 ~= 6,0 кг/м2.
Таким образом, общий расход для приклеивания ориентировочно можно оценить как 4 - 6 кг.
Наиболее распространенный способ формирования базового слоя следующий. Клей наносится на наружную поверхность приклеенных плит сначала широким полутером, а затем обрабатывается зубчатым шпателем, что существенно облегчает последующую операцию по вдавливанию сетки из стекловолокна в середину слоя клей (операция армирования).
Плита минераловатная обычно имеет гофрированную наружную поверхность, что приводит к тому, что толщина базового слоя для этих плит обычно составляет 3-4 мм. Примерно 15-20% в этом объеме занимает стеклосетка. Тогда расход клея 4х0,85х1,45 ~= 5 кг/м2.
Плита пенополистирольная имеет гладкую наружную поверхность, и толщина базового слоя ограничивается результатами пожарных испытаний. Так, для системы Текс-Колор В1 толщина базового слоя должна составлять не менее 2,5 мм. Расход клея - 2,5х0,85х1,45 ~= 3 кг/м2.
В технической нормали, а также в инструкции по применению, которая приведена на заводском мешке "OK" 1000 WDVS-Spezialkleber (в настоящее время клей выпускается с новым названием Tex-Color 1000 R WDVS-Spezialkleber) указаны следующие ориентировочные расходы: приклеивание 4-6 кг; армирование 4-6 кг. Указанные расходы являются ориентировочными.
Наиболее верным, с точки зрения определения достоверного расхода клея, является пробное нанесение на объекте. Например, это может выглядеть следующим образом:
- на объекте выбирается характерный участок фасада площадью не менее 10 м2;
- приклеиваются плиты утеплителя, фиксируется реальный расход клея на приклеивание;
- наносится базовый слой, который армируется сеткой, фиксируются расходы клея и сетки;
- базовый слой грунтуется, фиксируется расход грунтовки;
- наносится финишная штукатурка и определяется ее расход;
- на все расходы (по договоренности) принимается коэффициент запаса на возможные отклонения и издержки, например, 5…7%;
- принятые расходы фиксируются в двухстороннем акте между подрядчиком и заказчиком.
В заключение о финишной штукатурке. Обычно, для зернистых штукатурок расход составляет размер зерна +1, т.е. для штукатурки с зерном 2 мм расход примерно составит 3 кг/м2. Производители чаще всего дают интервал вокруг этого значения, например, 2,7…3,2 кг/м2, предлагая потребителю более точный расход определить непосредственно на объекте.
Несколько сложнее дело обстоит с тонкими (размер зерна наполнителя до 1 мм) финишными штукатурками. Общий принцип такой, что чем тоньше (меньше зерно) штукатурка, тем в более тонких слоях она должна наноситься. Крупное зерно лучше разгружает возникающие в процессе высыхания напряжения. При нанесении тонких штукатурок рекомендуем строго следовать рекомендациям изготовителя.
Вопрос: В системах утепления мокрого типа с пенополистирольным утеплителем требуются межэтажные противопожарные рассечки и обрамления оконных проемов из минплиты. Какой официальный документ (кроме техсвидельства) вводит это требование, а также их геометрические размеры?
Ответ: Этот вопрос, в той или иной форме, появляется достаточно часто, поэтому дадим развернутый ответ.
Оценка конструкции фасадного утепления (а это и штукатурные фасады, и вентилируемые, и светопрозрачка и т.д. и т.п.) с точки зрения пожарной опасности должна производиться с помощью натурных огневых испытаний в соответствии с ГОСТ 31251-2003 "Конструкции строительные. Методы определения пожарной опасности. Стены наружные с внешней стороны".
Обратимся к области применения данного ГОСТа (дословно).
"Настоящий стандарт устанавливает классификацию по пожарной опасности:
- наружных стен зданий с внешней стороны (далее - стен), в том числе при наличии систем внешней теплоизоляции или отделки (шпатлевки и окраски горючими материалами общей толщиной более 0,5 мм; оклейки и облицовки);
- систем внешней теплоизоляции наружных стен зданий (далее - систем утепления);
- отделки наружных стен с внешней стороны,
а также устанавливает методы определения класса их пожарной опасности.
Требования настоящего стандарта не распространяются на оценку пожарно-технических характеристик заполнения проемов в наружных стенах"
По результатам огневых испытаний выдается протокол испытаний. На основании протокола и по запросу организации, которая представила для огневых испытаний свою фасадную конструкцию, аккредитованная испытательная лаборатория выдает официальное письмо, в котором отражаются состав конструкции и область ее применения.
Такое письмо можно найти на нашем сайте в разделе: ПОЖАРНЫЕ ИСПЫТАНИЯ. В этом письме подробно описано применение противопожарных рассечек.
Отметим, что геометрические размеры рассечек и места их расположения в настоящее время практически одинаковы у всех штукатурных систем утепления. Это результат многочисленных натурных испытаний различных штукатурных систем утепления, которые были проведены на протяжении 10 лет.
Так, например, в начале подобных испытаний ширина рассечки по оконному проему и межэтажной составляла не менее 200 мм. Впоследствии ширина уменьшилась до 150 мм. Дальнейшего снижения не последовало, так как многие фирмы пошли на повторные испытания с увеличенной толщиной утеплителя из пенополистирола (до 300 мм, а начинали со 120 мм). Возрастание толщины утеплителя влечет за собой и увеличение при пожаре тепловыделений с единицы площади. Очевидно, что возрастают риски разрушения конструкции, а подобные огневые испытания весьма недешевы, поэтому и не последовало дальнейшего снижения ширины рассечек.
Дополнительно рекомендуем ознакомиться со следующими статьями "Пожарная опасность навесных фасадных систем" (Хасанов И.Р. и др., журнал: "Пожарная безопасность", № 5/2007) и "К вопросу привязки систем наружного утепления к фасадам зданий" (Пестрицкий А.В., журнал: "Технологии строительства", № 1(49), 2007), которые также приведены на нашем сайте.
Вопрос: Для выполнения теплотехнического расчета наружных стен, прошу представить коэффициент теплотехнической однородности r на разных участках фасадов здания (на углах, на стыках с витражной системой, на участках ж/б колонн, перекрытий и т.п.).
Ответ: Вопрос определения точного коэффициента теплотехнической однородности на разных участках фасада весьма непрост.
Если говорить о глади стены, то здесь коэффициент теплотехнической однородности с учетом теплопотерь через дюбели можно найти следующим образом.
Во-первых, необходимо определить количественное значение точечных теплопотерь через дюбель.
Для этого следует обратиться к производителю дюбелей, многие из которых дают на свои дюбели конкретные значения точечных теплопотерь через дюбель. Так, например, фирма EJOT на дюбель EJOT SDM-T plus дает величину точечных теплопотерь Δkp ≤ 0.002 Вт/0С.
В том случае, если значение точечных теплопотерь отсутствует, то ориентировочное значение точечных теплопотерь следует выбирать исходя из конкретной конструкции дюбеля (в данном примере используем подход, принятый в Германии, см. рис.1, 2 и 3).
 | Рис. 1
Дюбель пластиковый с металлическим сердечником без термоизолирующей головки
Δkp ≤ 0.008 Вт/0С |
 | Рис. 2
Дюбель пластиковый с металлическим сердечником с термоизолирующей головкой
Δkp ≤ 0.004 Вт/0С |
 | Рис. 3
Дюбель пластиковый с металлическим сердечником и с воздушным зазором
Δkp ≤ 0.002 Вт/0С |
Во-вторых, определяем приведенное термическое сопротивление с учетом теплопотерь через дюбели, рассматривая дюбель как теплопроводное включение.
Указанная выше величина Δkp представляет собой прибавку к коэффициенту теплопроводности ko (в Германии, в отличие от России, нормируется коэффициент теплопроводности k , а не термическое сопротивление), определенного по глади стены в отсутствии дюбеля. Т.е.
k = ko + n * Δkp
где n - количество дюбелей на м2 ограждающей конструкции.
Преобразуем данную формулу с целью определения приведенного термического сопротивления Rпр
Пример.
Расчетное термическое сопротивление неоднородной ограждающей конструкции, на которой смонтирована система наружного утепления, вдоль направления теплового потока составляет Ro = 3.16 (м2 0С)/Вт. Расчетное количество дюбелей на м2 рядовой зоны равно n = 5 шт. Выбран дюбель пластиковый с термоизолирующей головкой согласно рис. 2 ( Δkp = 0.004 Вт/0С).
Тогда
И коэффициент теплотехнической однородности по глади стены в рядовой зоне при количестве дюбелей 5 шт./м2 равен
Если, например, в краевой зоне расчетное количество дюбелей составляет 8 шт./м2, то
И тогда коэффициент однородности для краевой зоны
Если известны площади рядовой Sряд и краевой Sкр зон, то общий коэффициент теплотехнической однородности можно вычислить по известной формуле
Коэффициент теплотехнической однородности на таких разных и специфичных участках фасадов как углы здания, стыки с витражной системой, ж/б колонны, перекрытия и т.п., можно рассчитать, используя метод температурных полей (см., например, Приложение М СП 23-101-2004 "Проектирование тепловой защиты зданий"), или же попробовать обратиться к п. 6.1.4 СП 23-101-2000 "Проектирование тепловой защиты зданий" и ориентировочно оценить с помощью интегральных коэффициентов.
На практике, как показал опыт, проектировщики обычно "не загоняются" и этого не делают, просто априори принимая общий коэффициент теплотехнической однородности равным 0,8.
Почему 0,8?! Ну, это вещь в себе. Иногда объясняют так. Меньше 0,8 неприлично мало, а больше 0,8 экспертиза не пропустит, заставит обосновывать… Как говорится, без комментариев.
Смотрите также: Материалы: свойства; сфера применения; технология нанесения
Версия для печати || В начало || На главную
ООО "ТексКолор" © 2003-2006. Все права защищены
См. также:
, , ,
Советуем посмотреть:
 |
НАШИ ОБЪЕКТЫ
КОНСУЛЬТАЦИИ
КООРДИНАТЫ
НОВОСТИ
|
